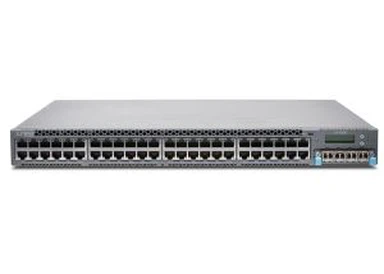

EX4400-48T-מתג גישה לאתרנט DC-AFI

רשת ג'וניפר^®קו EX4400 של מתגי Ethernet מציע פורטפוליו מאובטח ומוכן לענן של מתגי גישה אידיאליים עבור רשתות סניפים, קמפוסים ומרכזי נתונים ארגוניים. מתגי ה-EX4400 משלבים את הפשטות של הענן, את העוצמה של Mist AI™, ובסיס חומרה חזק עם האבטחה והביצועים-הטובים ביותר-בכיתה כדי לספק גישה מובחנת למעבר גישה בעידן הענן, הנייד וה-IoT. עם Juniper Mist™ Wired Assurance, אתה יכול בקלות להרכיב, להגדיר ולנהל את ה-EX4400 מהענן. זה מפשט את הפעולות, משפר את הנראות ומייעל חוויות עבור מכשירים ומשתמשים מחוברים.

תכונות עיקריות:

מוכן ל-ענן, מונע על ידי Mist AI עם Juniper Mist Wired Assurance ו-Marvis Virtual Network Assistant

Ethernet VPN–Virtual Extensible LAN (EVPN-VXLAN) לשכבת הגישה

סיום-ל{1}}הצפנה באמצעות Media Access Control Security (MACsec) AES256

IEEE 802.3bz Multigigabit

IEEE 802.3bt Power over Ethernet (PoE++)

מתגים מוכנים ל-WiFi 7, מספקים עד 3600W של כוח PoE לכל מתג עם אפשרויות אספקת מתח AC/DC

מיקרו-פילוח מבוסס-תקנים תוך שימוש במדיניות מבוססת-קבוצות (GBP)

טלמטריה מבוססת-זרימה לניטור זרימות תעבורה לאיתור חריגות

פרוטוקול תזמון מדויק – שעון שקוף

תמיכה במארז וירטואלי של 10 חברים



ה-EX4400 מציע חבילה מלאה של יכולות שכבה 2 ושכבה 3, ומאפשר מגוון פריסות, כולל פריסות ראשונות בקמפוס, סניף ומרכז נתונים. ככל שהדרישות הולכות וגדלות, טכנולוגיית ה-Virtual Chassis של Juniper מאפשרת לחבר ולנהל עד 10 מתגי EX4400 בצורה חלקה כמכשיר יחיד, ומספקת פתרון ניתן להרחבה, תשלום לפי גדילה להרחבת סביבות רשת. דגמי ה-EX4400 מספקים עד 3600W של כוח PoE עם אפשרויות אספקת חשמל AC/DC, מה שהופך אותם לאידיאליים עבור פריסות Wi-Fi 7, מבנים חכמים כולל תאורה, חיישני IoT, HVAC ומערכות ניהול או תמיכה בנקודות קצה אחרות זוללות חשמל.



קו EX4400 מורכב מ-10 עשר מק"ט בסיסי:

ה-EX4400-48MXP, המציע 12 x 100M/1/2.5/5/10GbE ו-36 x 100M/1/2.5GbE יציאות PoE, מספק עד 90 W לכל יציאת PoE עם תקציב כולל של 3600 W של צריכת חשמל PoE (באמצעות שני ספקי כוח)

ה-EX4400-48MP, מציע 12 x 100M/1/2.5/5/10GbE ו-36 x 100M/1/2.5GbE יציאות PoE, מספק עד 90 W לכל יציאת PoE עם סך כולל של 2200 W של תקציב PoE (באמצעות שני ספקי כוח)

ה-EX4400-24MP, המציע 24 x 100M/1/2.5/5/10GbE יציאות PoE, מספק עד 90 W ליציאה עם תקציב כולל של 1776 W של כוח PoE (באמצעות שני ספקי כוח). ניתן להשיג תקציב PoE כולל של 2160 W עם שני ספקי כוח אופציונליים של 1600 W

ה-EX4400-24T, המציע 24 x 1GbE יציאות גישה ללא PoE

ה-EX4400-24P, המציע 24 x 1GbE יציאות PoE, המספק עד 90 W ליציאה עם תקציב כולל של 1806 W של כוח PoE (באמצעות שני ספקי כוח). ניתן להשיג תקציב PoE כולל של 2160 W עם שני ספקי כוח אופציונליים של 1600 W

ה-EX4400-48XP, המציע 48 x 1GbE יציאות PoE, המספק עד 90 W ליציאה עם תקציב כולל של 3600 W של כוח PoE (באמצעות שני ספקי כוח)

ה-EX4400-48P, המציע 48 x 1GbE יציאות PoE, המספק עד 90 W ליציאה עם תקציב כולל של 2200 W של כוח PoE (באמצעות שני ספקי כוח)

ה-EX4400-24X, המציע 24 x 10GbE SFP+ יציאות גישה/הפצה לסיבים

ה-EX4400-48F, המציע 12 x 10GbE SFP+ ו-36 x 1GbE SFP יציאות גישה לסיבים

הערה: EX4400-24X יכול לשמש כמתג גישה או כמתג שכבת הפצה.


כל דגם EX4400 מציע מבחר אופציונלי של 4 x 1/10GbE SFP+, 4 x 1/10/25GbE SFP28 ומודול הרחבה 1 x 100GbE QSFP28. מתגי ה-EX4400 כוללים שתי יציאות ייעודיות של 100GbE לתמיכה בחיבורי מארז וירטואליים שניתן להגדיר מחדש כך שישמשו כיציאות Ethernet לקישוריות מעלה. יציאות ה-100GbE יכולות לקבל גם אופטיקה של 40GbE לחיבור מארז וירטואלי או קישוריות מעלה. מתגי EX4400 כוללים גם תכונות זמינות גבוהה (HA) כגון ספקי כוח מיותרים, הניתנים להחלפה חמה, ומאווררים הניתנים להחלפה בשטח כדי להבטיח זמן פעולה מרבי. בנוסף, דגמי מתג EX4400 התומכים ב-PoE מציעים 802.3af/at/bt (PoE/PoE+/PoE++) מבוססי תקנים לאספקת עד 90 וואט בכל יציאת גישה. ניתן להגדיר את מתגי ה-EX4400 כך שיספקו יכולת PoE מהירה המאפשרת למתגים לספק כוח PoE להתקני PoE מחוברים תוך שניות ספורות לאחר הפעלת המתח למתגים. בנוסף, מתגי ה-EX4400 תומכים ב-PoE תמידי המספק חשמל ללא הפרעה להתקנים מחוברים עם Power PoE (PDs), גם כאשר המתג מופעל מחדש.



אדריכלות ומרכיבים מרכזיים

ניהול ענן עם Juniper Mist Wired Assurance, מונע על ידי Mist AI

ניתן להכניס מתגי EX4400 במהירות ובקלות (יום 0), להקצות (יום 1) ולנהל אותם (יום 2+) מהענן עם Juniper Mist Wired Assurance, שמביאה אוטומציה-מופעלת בינה מלאכותית ותובנות הממטבות חוויות עבור משתמשי קצה ומכשירים מחוברים. ה-EX4400 מספק Junos עשיר^®נתוני טלמטריה של מערכת ההפעלה עבור Mist AI, עוזרים להשיג פעולות פשוטות יותר, זמן ממוצע קצר יותר לתיקון (MTTR) ופתרון תקלות יעיל יותר. למידע נוסף, קרא את גיליון הנתונים של Juniper Mist Wired Assurance.

בנוסף ל-Juniper Mist Wired Assurance, Marvis Virtual Network Assistant-חלק מרכזי ב-The Self-Driving Network™-הופך את מנוע ה-AI של Mist לאינטראקטיבי. הרחבה דיגיטלית של צוות ה-IT, Marvis מציעה תיקונים אוטומטיים או פעולות מומלצות, המאפשרות לצוותי IT לייעל את האופן שבו הם פותרים ומנהלים את פעולות הרשת שלהם.



טכנולוגיית EVPN-VXLAN

רוב רשתות הקמפוס המסורתיות השתמשו בארכיטקטורה אחת של-ספק, מבוססת מארז- שעבדה היטב עבור קמפוסים קטנים יותר וסטטיים עם מעט נקודות קצה. עם זאת, גישה זו נוקשה מכדי לתמוך בצרכים המשתנים של רשתות קמפוס מודרניות. ה-EX4400 תומך ב-EVPN-VXLAN, ומרחיב מארג מקצה-ל-קצה מליבה של הקמפוס ועד להפצה לשכבת הגישה.

מארג EVPN-VXLAN הוא ארכיטקטורה פשוטה, ניתנת לתכנות, ניתנת להרחבה הבנויה על סטנדרטים פתוחים. טכנולוגיה זו יכולה להיות מיושמת הן במרכזי נתונים והן בקמפוסים לצורך עקביות ארכיטקטונית. ארכיטקטורת EVPN-VXLAN בקמפוס משתמשת ברשת שכבה 3 IP- מבוססת שכבה 3 וברשת שכבת-על EVPN-VXLAN. רשת שכבת-על גמישה המבוססת על שכבת-על VXLAN עם מישור בקרה EVPN מספקת קישוריות שכבה 2 ו/או שכבה 3 ביעילות בכל הרשת.

היתרונות העיקריים של EVPN-VXLAN ברשתות קמפוס הם:

גמישות של רשתות VLAN עקביות ברחבי הרשת: ניתן למקם נקודות קצה בכל מקום ברשת ולהישאר מחוברות לאותה רשת L2 לוגית, מה שמאפשר ניתוק טופולוגיה וירטואלית מהטופולוגיה הפיזית.

מיקרו-פילוח באמצעות מדיניות מבוססת-קבוצות: מדיניות מבוססת-קבצים (GBP) עם ארכיטקטורה מבוססת EVPN-VXLAN- מאפשרת לך לפרוס קבוצה משותפת של מדיניות ושירותים בקמפוסים עם תמיכה עבור L2 ו-L3VPNs.

מדרגיות: עם מישור בקרה של EVPN, ארגונים יכולים להתרחק בקלות על ידי הוספת התקני ליבה, צבירה וגישה לשכבות נוספות ככל שהעסק גדל מבלי לעצב מחדש את הרשת או לבצע שדרוג של מלגזה. באמצעות שכבת בסיס מבוססת L3 IP-בשילוב עם שכבת-על EVPN-VXLAN, מפעילי רשתות בקמפוס יכולים לפרוס רשתות גדולות וגמישות הרבה יותר ממה שהיה אפשרי עם ארכיטקטורות מבוססות L2 Ethernet- מסורתיות.



טכנולוגיית שלדה וירטואלית

טכנולוגיית ה-Virtual Chassis של Juniper מאפשרת למספר מתגים מחוברים לפעול כיחידה לוגית אחת, המאפשרת למשתמשים לנהל את כל הפלטפורמות כמכשיר וירטואלי אחד.

ניתן לחבר עד 10 מתגי EX4400 כמארז וירטואלי באמצעות שתי יציאות 100GbE. יציאות אלו ממוקמות בפאנל-הקדמי עבור EX4400-24X ובפאנל האחורי עבור מתגי ה-EX4400 הנותרים. הם מקבלים אופטיקה של 100G ו-40G ומוגדרות כברירת מחדל כיציאות מארז וירטואליות (למעט EX4400-24X).

בתור קישורי uplink של 100GbE, ניתן לתעל את היציאות הללו גם כיציאות 4 x 10GbE/25GbE Ethernet uplink.

מתגי ה-EX4400 תומכים בפרוטוקולי HiGig וכן HiGig over Ethernet (HGoE) ליצירת מארז וירטואלי. עם זאת, ה-EX4400-24X תומך רק בפרוטוקול HGoE ליצירת מארז וירטואלי. מארז וירטואלי המורכב ממתגי EX4400 (למעט EX4400-24X) עשוי להשתמש בפרוטוקול HiGig (ברירת מחדל) או בפרוטוקול HGoE. מארז וירטואלי המורכב ממתגי EX4400-24X בלבד או שילוב של כל מתגי EX4400 ו-EX4400-24X, חייב להשתמש בפרוטוקול HGoE כדי ליצור מארז וירטואלי.



טלמטריה מבוססת-זרימה

טלמטריה מבוססת-זרימה מאפשרת ניתוח ברמת-זרימה, ומאפשרת למנהלי רשת לנטר אלפי זרימות תעבורה ב-EX4400 מבלי להכביד על המעבד. זה משפר את אבטחת הרשת על ידי ניטור, תכנון בסיס וזיהוי חריגות בזרימה. לדוגמה, אם ספי זרימה מוגדרים מראש נפרצו עקב התקפה, ניתן לשלוח התראות IP Flow Information Export (IPFIX) לשרת חיצוני כדי שניתן יהיה לזהות את המתקפה במהירות. מנהלי רשת יכולים גם להפוך זרימות עבודה ספציפיות לאוטומטיות, כגון בדיקה נוספת של התעבורה או הסגר של יציאה, כדי לפתור את הבעיה.



תכונות והטבות

פעולות פשוטות עם Juniper Mist Wired Assurance

ה-EX4400 מותקן בענן מלא, מסודר ומנוהל על ידי Juniper Mist Wired Assurance. ה-EX4400 תוכנן מהיסוד לספק את הטלמטריה העשירה המאפשרת AI עבור פעולות IT (AIOps) עם פעולות פשוטות מיום 0 עד יום 2 ואילך. Juniper Mist Wired Assurance מספקת תובנות מתג מפורטות לפתרון בעיות קל יותר וזמן משופר עד לפתרון על ידי הצעת התכונות הבאות:

פעולות יום 0: מתגים מובנים בצורה חלקה על ידי דרישת מתג greenfield או כל המתגים שנרכשו עם קוד הפעלה יחיד לפשטות-ו-הפעלה אמיתית. אתה יכול גם לכלול מתגי חומה עם תהליך אימוץ המתגים.

פעולות יום 1: הטמע מודל תצורה מבוסס-תבנית עבור השקות בכמות גדולה של פריסות מרקם מסורתיות וקמפוסיות תוך שמירה על הגמישות והשליטה הנדרשות כדי להחיל אתר מותאם אישית- או להחליף-מאפיינים ספציפיים. הפוך הקצאה אוטומטית של יציאות באמצעות פרופילי יציאות דינמיים.

פעולות יום 2: נצל את ה-AI ב-Juniper Mist Wired Assurance כדי לעמוד בציפיות ברמת השירות כגון תפוקה, חיבורים מוצלחים, תקינות מתגים ורוחב פס של מתגים עם מדדי מפתח לפני ואחרי חיבור (ראה איור 2). הוסף את יכולות הנהיגה העצמית ב-Marvis Actions כדי לזהות בעיות מחט בערימת השחת, כגון VLANs חסרים, היקפי תקלות DHCP, כשלי אימות קווי, כבלים גרועים, אי התאמה במשא ומתן ביציאות, לקוחות כושלים מתמשכים, זיהוי של לולאות L2, יציאות שגויות בתצורה ולולאות תנועה (ראה איור 3). בצע שדרוגי תוכנה בקלות באמצעות ענן Juniper Mist. מתגי EX4400 תומכים גם בלכידת מנות מאובטחת (pcap) וייצוא לאספן חיצוני (בענן) כדי לסייע בניטור ופתרון בעיות בחוויית רשת לקויה.



EVPN-VXLAN עבור ליבת הקמפוס, הפצה וגישה

ג'וניפר מציעה גמישות מלאה בבחירת כל אחד מהמארגים המאומתים הבאים של EVPN-VXLAN בקמפוס הנותנים מענה לרשתות בגדלים שונים, בקנה מידה ובדרישות פילוח שונות:

EVPN multihoming (ליבה ממוטטת או הפצה): ארכיטקטורת ליבה מכווצת משלבת את שכבות הליבה וההפצה למתג אחד, והופכת את הרשת ההיררכית המסורתית של שלוש-שכבות לרשת דו-שכבתית. EVPN multihoming על ליבה ממוטטת מבטל את הצורך בפרוטוקול Spanning Tree (STP) על פני רשתות קמפוס על ידי מתן יכולות צבירת קישורים משכבת ​​הגישה לשכבת הליבה. טופולוגיה זו מתאימה ביותר לרשתות ארגוניות מבוזרות קטנות עד בינוניות ומאפשרת רשתות VLAN עקביות ברחבי הרשת. טופולוגיה זו משתמשת ב-ESI (מזהה חלקי Ethernet) LAG (צבירת קישור) והיא פרוטוקול מבוסס-תקנים.

הפצת ליבת בד בקמפוס: כאשר EVPN VXLAN מוגדר על פני שכבות ליבה והפצה, היא הופכת לארכיטקטורת הפצת ליבות בד בקמפוס שניתן להגדיר בשני מצבים: שכבת-על מנותבת קצה. ארכיטקטורה זו מספקת הזדמנות למנהל מערכת לעבור לכיוון קמפוס-fabric IP Clos ללא שדרוג מלגזה של כל מתגי הגישה ברשת הקיימת תוך הבאת היתרונות של מעבר למארג קמפוס ומתן דרך קלה להרחיב את הרשת.

בד קמפוס IP Clos: כאשר EVPN VXLAN מוגדר על כל השכבות, כולל גישה, זה נקרא ארכיטקטורת ה-IP Clos של קמפוס. מודל זה מכונה גם "מקצה לקצה", בהתחשב בכך שמנהרות VXLAN מסתיימות בשכבת הגישה. הזמינות של VXLAN בשכבת הגישה מספקת את ההזדמנות להביא אכיפת מדיניות ומיקרו-פילוח לשכבת הגישה (הקרוב למקור) באמצעות מדיניות קבוצתית מבוססת סטנדרטים (GBP) כדי לפלח תעבורה אפילו בתוך VLAN. תגי GBP מוקצים באופן דינמי ללקוחות כחלק מעסקת Radius על ידי Juniper Mist Cloud NAC. טופולוגיה זו פועלת עבור ארכיטקטורות קמפוס קטנות, בינוניות וגדולות שצריכות מאקרו ומיקרו-פילוח.

בכל מצבי הפריסה של EVPN-VXLAN, ניתן להשתמש במתגי EX4400 בתצורות עצמאיות או בתצורות של מארז וירטואלי. כל שלוש הטופולוגיות מבוססות-תקנים ופועלות הדדית עם ספקי צד שלישי-.



ממשק טלמטריה של Junos

ה-EX4400 תומך ב-Junos Telemetry Interface (JTI), תכונת הזרמת טלמטריה מודרנית המיועדת לניטור תקינות מתגים וניטור ביצועים. ניתן להזרים נתוני חיישנים במרווחי זמן תקופתיים הניתנים להגדרה למערכת ניהול, מה שמאפשר למנהלי רשת לפקח על ניצול קישורים וצמתים בודדים, כמו גם לפתור בעיות כמו עומס ברשת בזמן אמת. JTI מספקת את התכונות הבאות:

ניהול ביצועים על ידי הקצאת חיישנים לאיסוף והזרמת נתונים וניתוח נתיבי זרימת יישומים ועומס עבודה דרך הרשת

תכנון ואופטימיזציה של קיבולת על ידי זיהוי יזום של נקודות חמות וניטור זמן השהייה ומיקרו-פרצים

פתרון בעיות וניתוח סיבת השורש באמצעות ניטור-תדר גבוה ומתאם של רשתות שכבות ורשתות



טבלה 1. קו EX4400 של מתגי Ethernet

מק"ט דגם/מוצר	תצורת יציאת גישה/הכנסה	יציאות PoE++	PoE++ תקציב 1 PSU/2 PSU		יציאות 10GbE (מקסימום עם מודול)	יציאות 25GbE (מקסימום עם מודול)	יציאות 100GbE/40GbE (מקסימום עם מודול)	דירוג אספקת חשמל	הִתקָרְרוּת
			220 V	110 V
EX4400-48XP	48-יציאה 10/100/1000BASE-T	48	1650 W/ 3600 W	724 W/ 1748 W	0(4)	0(4)	2(3)	2000 W AC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-48P	48-יציאה 10/100/1000BASE-T	48	1310 W/ 2200 W	773 W/ 1796 W	0(4)	0(4)	2(3)	1600 W AC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-24P	24-יציאות 10/100/1000BASE-T	24	783 W/ 1806 W	783 W/ 1806 W	0(4)	0(4)	2(3)	1050 W AC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-24P	24-יציאות 10/100/1000BASE-T	24	1320 W/ 2160 W	783 W/ 1806 W	0(4)	0(4)	2(3)	1600 W AC (אופציונלי)	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-48T	48-יציאה 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W AC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-24T	24-יציאות 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W AC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-24X	24 יציאות 1/10GbE SFP+	0	N/A	N/A	24 (28)	0(4)	2(3)	550 W AC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-48F	12-יציאות 1000/10000BASE-X + 36-יציאה 100/1000BASE-X	0	N/A	N/A	12(16)	0(4)	2(3)	550 W AC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-24MP	יציאת 24x-100M/1/2.5/5/10GbE	24	753 W/ 1776 W	753 W/ 1776 W	24(28)	0(4)	2(3)	1050 W AC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-24MP	יציאת 24x-100M/1/2.5/5/10GbE	24	1290 W/ 2160 W	753 W/ 1776 W	24(28)	0(4)	2(3)	1600 W AC (אופציונלי)	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-48MXP	48 יציאות GbE (12x100M/1/2.5/5/10GbE + 36x100M/1/2.5GbE	48	1650 W/ 3600 W	724 W/ 1748 W	12(16)	0(4)	2(3)	2000 W AC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-48MP	48 יציאות GbE (12x100M/1/2.5/5/10GbE + 36x100M/1/2.5GbE	48	1260 W/ 2200 W	723 W/ 1746 W	12(16)	0(4)	2(3)	1600 W AC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-48T-AFI	48-יציאה 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W AC	AFI (זרימת אוויר אחורה-ל-חזית)
EX4400-24T-AFI	24-יציאות 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W AC	AFI (זרימת אוויר אחורה-ל-חזית)
EX4400-48T-DC	48-יציאה 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W DC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-48T-DC-AFI	48-יציאה 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W DC	AFI (זרימת אוויר אחורה-ל-חזית)
EX4400-24T-DC	24-יציאות 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W DC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-24T-DC-AFI	24-יציאות 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W DC	AFI (זרימת אוויר אחורה-ל-חזית)
EX4400-24X-AFI	24 יציאות 1/10GbE SFP+	0	N/A	N/A	24 (28)	0 (4)	2(3)	550 W AC	AFI (זרימת אוויר אחורה-ל-חזית)
EX4400-24X-DC	24 יציאות 1/10GbE SFP+	0	N/A	N/A	24 (28)	0 (4)	2(3)	550 W DC	AFO (זרימת אוויר מקדימה-אל-אחורית)
EX4400-24X-DC-AFI	24 יציאות 1/10GbE SFP+	0	N/A	N/A	24 (28)	0 (4)	2(3)	550 W DC	AFI (זרימת אוויר אחורה-ל-חזית)
EX4400-48F-AFI	12-יציאות 1000/10000BASE-X + 36-יציאה 100/1000BASE-X	0	N/A	N/A	12(16)	0(4)	2(3)	550 W AC	AFI (זרימת אוויר אחורה-ל-חזית)
EX4400-48F-DC-AFI	12-יציאות 1000/10000BASE-X + 36-יציאה 100/1000BASE-X	0	N/A	N/A	12(16)	0(4)	2(3)	550 W DC	AFI (זרימת אוויר אחורה-ל-חזית)
EX4400-48F-DC	12-יציאות 1000/10000BASE-X + 36-יציאה 100/1000BASE-X	0	N/A	N/A	12(16)	0(4)	2(3)	550 W DC	AFO (זרימת אוויר מקדימה-אל-אחורית)



מפרט פיזי

מטוס אחורי

חיבור מארז וירטואלי של 400 Gbps לשילוב של עד 10 יחידות כהתקן לוגי אחד



אפשרויות מודול הרחבה

EX4400-EM-4S, SFP+ 4 יציאות

EX4400-EM-4Y, 4 יציאות SFP28

EX4400-EM-1C, יציאה אחת QSFP28



אפשרויות כוח

ספקי כוח: חישה אוטומטית; 100-120 וולט/200-240 וולט; 550 W, 1050 W, 1600 W, 2000 W AC AFO ו-550 W AC AFI שיתוף עומסים כפולים הניתנים להחלפה חמה של ספקי כוח פנימיים מיותרים

פריצת זרם מקסימלית: 30 אמפר

ספק כוח DC: 550 W DC AFO, 550 W DC AFI ו-2000 W DC AFO טווח מתח כניסה 48-60 V מקסימום, עומס כפול-חולק ספקי כוח פנימיים מיותרים הניתנים להחלפה חמה

מספר מינימלי של PSUs הנדרש עבור מארז טעון מלא: 1 לכל מתג



מידות (B x H x D)

עם ספק כוח ומאווררים מותקנים: 17.39 x 1.72 x 16.93 אינץ' (44.17 x 4.37 x 43 ס"מ)

גובה: 1 U



משקל המערכת

מתג EX4400 ומתג Multigigabit EX4400 (ללא ספק כוח או מודול מאוורר): 13.01 פאונד (5.9 ק"ג)

ספק כוח AC של 550 וואט: 1.76 פאונד (0.8 ק"ג)

ספק כוח 550 ואט DC: 1.65 פאונד (0.75 ק"ג)

ספק כוח AC של 1050 W: 1.98 פאונד (0.9 ק"ג)

ספק כוח AC של 1600 W: 2.0 פאונד (0.91 ק"ג)

ספק כוח AC של 2000 וואט: 0.93 ק"ג (2.05 פאונד)

ספק כוח 2000 W DC: 2.05 פאונד (0.93 ק"ג)

EX4400-EM-4S: 0.2 פאונד (0.09 ק"ג)

EX4400-EM-4Y: 0.29 פאונד (0.13 ק"ג)

EX4400-EM-1C: 0.26 פאונד (0.11 ק"ג)

מודול מאוורר: 0.12 ק"ג (0.26 פאונד)



טווחים סביבתיים

טמפרטורת פעולה: 32 מעלות עד 113 מעלות F (0 מעלות עד 45 מעלות צלזיוס)

טמפרטורת אחסון: -40 מעלות עד 158 מעלות F (-40 מעלות עד 70 מעלות צלזיוס)

גובה פעולה: עד 6000 רגל ב-40 מעלות צלזיוס (1828.8 מטר)

גובה לא פועל: עד 16,000 רגל (4,877 מ')

הפעלה של לחות יחסית: 5% עד 90% (לא עיבוי)

לחות יחסית שאינה פועלת-: 0% עד 90% (לא מתעבה)



הִתקָרְרוּת

מאווררים-ניתנים להחלפה: 2

תפוקת זרימת אוויר מקסימלית הכוללת עם שני ספקי כוח: 61 CFM



מפרטי חומרה

החלפת מצב מנוע

אחסן והעבר



זֵכֶר

DRAM: 4 GB עם קוד תיקון שגיאות (ECC) בכל הדגמים

אחסון: 20 GB בכל הדגמים



מעבד

כל הדגמים: 2.2 GHz Quad-Core Intel x86 CPU



רובד פיזי

רפלקמטריית תחום זמן (TDR) לזיהוי שבירות וקצרים בכבלים: EX4400-24P/T/MP ו-EX4400-48XP/P/T/MXP/MP

תמיכה אוטומטית בממשק תלוי-בינוני/ממשק תלוי-בינוני (MDI/MDIX): EX4400-24P/T/MP ו-EX4400-48XP/P/T/MXP/MP

הורדת מהירות יציאה/הגדרת מהירות מרבית מפורסמת ביציאות 10/100/1000BASE-T: EX4400-24P/T ו-EX4400-48XP/P/T בלבד

ניטור אופטי דיגיטלי ליציאות אופטיות



יכולות מיתוג מנות (מקסימום עם מנות 64 בתים)

EX4400-24P/24T: 324 Gbps (חד כיווני)/648 Gbps (דו-כיווני)

EX4400-48XP/48T: 348 Gbps (חד כיווני)/696 Gbps (דו-כיווני)

EX4400-24X: 540 Gbps (חד כיווני)/ 1080 Gbps (דו-כיווני)

EX4400-48F: 456 Gbps (חד כיווני)/912 Gbps (דו-כיווני)

EX4400-24MP: 540 Gbps (חד כיווני)/1080 Gbps (דו-כיווני)

EX4400-48MXP/48MP: 510 Gbps (חד כיווני)/1020 Gbps (דו-כיווני)



מפרטי תוכנה

תפוקה של שכבה 2/שכבה 3 (Mpps) (מקסימום עם חבילות של 64 בתים)

EX4400-48XP/48P/T 517Mpps

EX4400-24P/T 482Mpps

EX4400-24X 803 Mpps

EX4400-48F 678 Mpps

EX4400-48MXP/48MP 758 Mpps

EX4400-24MP 803 Mpps



בִּטָחוֹן

הגבלת MAC (לכל יציאה ולכל VLAN)

כתובות MAC מותרות: 112,000

בדיקת פרוטוקול רזולוציית כתובת דינמית (ARP) (DAI)

שומר מקור IP

פרוקסי ARP מקומי

תמיכה ב-ARP סטטי

חטטנות בפרוטוקול תצורת מארח דינמי (DHCP).

פורטל שבוי

תצורות כתובות MAC מתמשכות

הגנת מניעת שירות מבוזרת (DDoS) (הגנה מפני הצפה של נתיב בקרת CPU)

פרוטוקול הרשמה לאישור פשוט (SCEP)



החלפת שכבה 2

מקסימום כתובות MAC למערכת: 112,000

מסגרות ג'מבו: 9216 בייטים

מספר רשתות VLAN נתמכות: 4093

טווח של מזהי VLAN אפשריים: 1 עד 4094

מופעי עץ משתרע וירטואלי (VST): 510

VLAN מבוסס-יציאה

VLAN קולי

יתירות יציאה פיזית: קבוצת מטען מיותרת (RTG)

תואם עם Per-VLAN Spanning Tree Plus (PVST+)

ממשק VLAN מנותב (RVI)

זיהוי כשלים בקישור למעלה (UFD)

ITU-T G.8032: Ethernet Ring Protection Switching

IEEE 802.1AB: פרוטוקול גילוי שכבת קישור (LLDP)

LLDP-MED עם שילוב VoIP

ברירת מחדל של VLAN ותמיכה בטווחי VLAN מרובים

השבתת הלמידה של MAC

לימוד MAC מתמשך (MAC דביק)

הודעת MAC

רשתות VLAN פרטיות (PVLAN)

הודעת גודש מפורשת (ECN)

מנהור פרוטוקול שכבה 2 (L2PT)

IEEE 802.1ak: פרוטוקול רישום VLAN מרובה (MVRP)

IEEE 802.1p: תעדוף CoS

IEEE 802.1Q: תיוג VLAN

IEEE 802.1X: בקרת גישה ליציאות

IEEE 802.1ak: פרוטוקול רישום מרובה

IEEE 802.3: 10BASE-T

IEEE 802.3u: 100BASE-T

IEEE 802.3ab: 1000BASE-T

IEEE 802.3z: 1000BASE-X

IEEE 802.3bz: 2.5GBASE-T ו-5GBASE-T

IEEE 802.3ae: 10 ג'יגה-ביט Ethernet

IEEE 802.3by: 25-Gigabit Ethernet

IEEE 802.3af: Power over Ethernet

IEEE 802.3at: Power over Ethernet Plus

IEEE 802.3bt: 90 W Power over Ethernet

IEEE 802.3x: השהה מסגרות/בקרת זרימה

IEEE 802.3ah: Ethernet במייל הראשון



עץ משתרע

IEEE 802.1D: Spanning Tree Protocol

IEEE 802.1s: מופעים מרובים של פרוטוקול Spanning Tree (MSTP)

מספר מופעי MST נתמכים: 64

מספר מופעי VLAN Spanning Tree Protocol (VSTP) נתמכים: 510

IEEE 802.1w: תצורה מחדש מהירה של פרוטוקול Spanning Tree



צבירת קישור

IEEE 802.3ad: Link Aggregation Control Protocol

תמיכה ב-802.3ad (LACP):

מספר LAGs נתמכים: 128

מספר יציאות מקסימלי לכל LAG: 16

אלגוריתם שיתוף עומס LAG-מגושר או מנותב (חד שידור או שידור מרובה שידור):

IP: S/D IP

TCP/UDP: S/D IP, S/D Port

לא-IP: S/D MAC

תמיכה ביציאות מתויגות ב-LAG



תכונות שכבה 3: IPv4

המספר המרבי של כניסות ARP: 24,000

מספר מקסימלי של מסלולי IPv4 unicast בחומרה: 130,048 קידומות; 81,000 מסלולים מארחים

מספר מרבי של מסלולי שידור מרובים IPv4 בחומרה: 40,000 מסלולי שידור מרובים

פרוטוקולי ניתוב: RIPv1/v2, OSPF, BGP, IS-IS

ניתוב סטטי

מדיניות ניתוב

זיהוי העברה דו-כיוונית (BFD)

יתירות L3: פרוטוקול יתירות נתב וירטואלי (VRRP)

VRF-לייט: 1000



תכונות שכבה 3: IPv6

המספר המרבי של כניסות של Neighbor Discovery (ND): 12,000

מספר מקסימלי של מסלולי IPv6 unicast בחומרה: 87,000 קידומות; 40,000 מסלולים מארחים

מספר מקסימלי של מסלולי שידור מרובים IPv6 בחומרה: 20,000 מסלולי שידור מרובים

פרוטוקולי ניתוב: RIPng, OSPFv3, IPv6, ISIS

ניתוב סטטי
